Medizinische Versorgungseinheiten

independant®
Deckenversorgungseinheiten

Bei unseren independant®-Deckenversorgungseinheiten finden Equipment und medizinische Gase für die Versorgung von Patienten auf einem schwenkbaren Deckenstativ ihren Platz. Sie lassen sich flexibel positionieren und ermöglichen die optimale Raumausnutzung im OP und in der Intensivpflege.
Darüber hinaus stellen die Deckenversorgungseinheiten hinsichtlich der hohen Hygiene- und Sicherheitsanforderungen die überzeugendste Lösung dar. Auch deshalb, weil sich die Geräte eindeutig zuordnen lassen und Stolperfallen durch Kabel und Versorgungsleitungen vermieden werden.

Flexible Positionierung und optimale Raumausnutzung im OP und in der Intensivpflege

Die Idee, Equipment und medizinische Gase zur Versorgung des Patienten über schwenkbare Deckenstative heranzuführen, hat sich in der Praxis längst bewährt. Flexible Positionierung, optimale Raumausnutzung im OP und in der Intensivpflege, aber auch die Anforderungen der Hygiene sowie Sicherheitsaspekte sprechen für diese Lösung. Klare Zuordnung von Geräten, keine Stolperfallen durch Kabel und Versorgungsleitungen, aber vor allem die freie Beweglichkeit aller Komponenten im Raum favorisieren das Konzept. KLS-Martin-Deckenstative werden in der Chirurgie, Endoskopie, Anästhesie, als Intensivstativ oder Monitorstativ eingesetzt. Für alle Lastklassen von 30 kg bis zu 1000 kg Traglast bieten wir maßgeschneiderte Lösungen.

Deckenstative

Die neue Generation der independant®-Deckenstative präsentiert sich in einem komplett neuen Design. Der modulare Aufbau der Versorgungskonsole von Elektro- und Gasmodulen, Tabletts, Schubladen und Infusionsstangen trägt wesentlich zur Übersichtlichkeit beim Einsatz im OP und in der Intensivpflege bei. Die gesamte Konsole besteht aus diesen Basiskomponenten.
Die Base ist das tragende Grundelement und kann nach Bedarf in verschiedenen Längen konfiguriert werden. Seitlich an der Base können Gas-, Elektro- oder Datenmodule angesetzt werden, deren Einbauten wahlweise nach vorn oder nach hinten positioniert sind. Das verschafft dem Personal einen besseren Überblick und verbessert die Bedienbarkeit.

Pro Modul wurde auf eine hohe Integrationsdichte an Steckdosen, Datendosen, Gasdosen und Manometern geachtet. Die damit verbundene Volumenreduzierung führt zu deutlich mehr Raum am Arbeitsplatz. Alle Module können an allen vier Seiten der Base angebaut werden. Individuelle Ausführungswünsche werden so bereits in der Planungsphase berücksichtigt.

Anordnung

Grundsätzlich können die Deckenversorgungseinheiten individuell im Operationssaal platziert werden. Häufig werden zwei Decken-versorgungseinheiten als Chirurgie- und Anästhesieseite konfiguriert.

Die Systeme im Überblick

Horizontal höhenverstellbare Systeme mit Motor- oder Federarm

Horizontal bewegbare Systeme ohne Höhenverstellung

Festmontierte Systeme

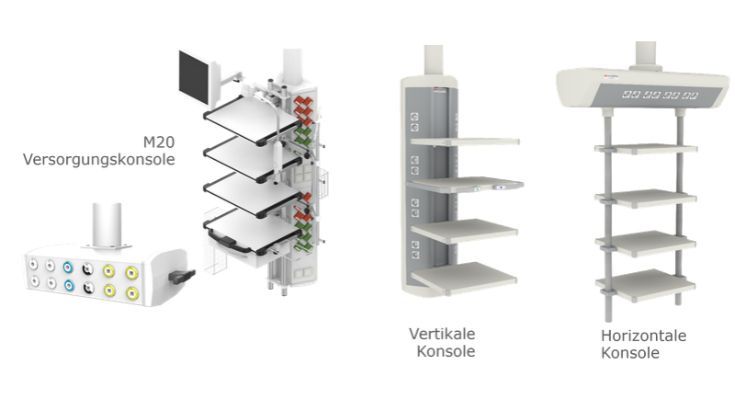

Konsolen

Für unsere Deckenversorgungseinheiten bieten wir verschiedene Konsolen an, die individuell auf die Kundenbedürfnisse angepasst werden können. Hierbei ist nicht nur die Konsolenlänge entsprechend konfigurierbar, sondern auch die Anzahl und Typen von Gas-, Elektro- und Datendosen. Vielseitiges Zubehör wie beispielsweise Ablagen, Schubladen oder Infusionsständer runden das Angebot ab. Je nach Bedarf kann eine horizontale oder eine vertikale Konsole gewählt werden.





independant® Neo F/M/S

Das System independant® Neo enthält die bewährten Ausleger independant® 101-501 in allen Varianten und Längen und wird durch eine neue Konsole ergänzt, die erhebliche Vorteile und weitere Varianten im Vergleich zur alten Konsole bietet. Neben einer vertikalen Konsole haben wir nun auch die Möglichkeit eine horizontale Konsole anzubieten.

independant® Neo F/M mit independant® 101

Schwenkstativ mit höhenverstellbarem Federarm bis zu 180 kg Tragfähigkeit oder mit Motorarm bis zu 150 kg Tragfähigkeit. Sicheres Positionieren durch wahlweise elektromagnetische oder pneumatische Bremsen.



independant® Neo M mit independant® 201

Motorisiertes, höhenverstellbares Schwenkstativ für Traglasten bis 250 kg. Große Leitungsdurchlässe für medizinische Gase, Elektro- und Datenleitungen. Sicheres Positionieren durch elektromagnetische Bremsen.



independant® Neo S mit independant® 301

Universelles Schwerlast-Tragsystem bis 640 kg für Chirurgie/Endoskopie/Anästhesie/ Intensivpflege. Wahlweise mit ein- oder zweiarmigem Ausleger, mit großzügigem Schwenkwinkel. Hohe Positionstreue durch pneumatische Bremsen.



independant® Neo S mit independant® 401

Auffallend nicht nur aufgrund seines nutzerfreundlichen Designs ohne externe Verschraubungen. Das Tragsystem mit einer Traglast bis 640 kg kann weit mehr: Das verschleißfreie elektromagnetische Bremssystem ist farbcodiert und optional mit einer LED-Beleuchtung erhältlich, die optische Rückkopplung signalisiert, an welcher Lagerstelle die Bremse gelöst ist. Große Öffnungen und Durchlässe ermöglichen die reibungslose und schnelle Montage der Deckenversorgungseinheit.



independant® Neo S mit independant® 501

Das Schwerlast-Tragarmsystem ist für höchste Zuladung bis 1000 kg ausgelegt. Das Tragsystem wird vor allem für lange Auslegerlängen in Hybrid-OPs oder für das Anheben von Anästhesiemaschinen verwendet.



Features

Features

Indirektes Licht (SurroundLED)
Die optionale integrierte Beleuchtung im Boden der Konsole, an den Auslegern und seitlich an der Konsole sorgt für optimale Sichtverhältnisse und eine angenehme Arbeitsatmosphäre.

BrakeGuide
Erkennbar mehr Bedienkomfort. Für eine nahezu unmögliche Fehlbedienung der E-Brake sorgt der BrakeGuide mit seiner farbigen LED-Beleuchtung. Per optischer Rückkopplung signalisiert er, an welcher Lagerstelle die Bremse gelöst ist. Besonders in dunkler OP-Umgebung liefert der BrakeGuide damit ein deutliches Plus an Sicherheit und Anwenderfreundlichkeit.

Flachbildschirmträger
Der TFT-Träger wird am Multifunktionsrack angebracht. Höhenverstellbare Gasdruckfederarme und ein höhenfixierbarer Bügel ermöglichen die richtige Arbeitsplatzergänzung.

E-Break
Die innovative, elektromagenetische Passivbremse hält das System selbst während einer Spannungsunterbrechung sicher in Position. Gleichzeitig ist sie so konstruiert, dass eine manuelle Repositionierung jederzeit möglich ist.

Features

Versorgungskonsole M20

Die Versorgungskonsole M20 stellt die zentrale Versorgung von Elektro-, Gas- und Datendosen sicher. Ablagen und Schubladen bieten Stellfläche für Kleingeräte. Am Multifunktionsrack kann verschiedenstes Zubehör platziert werden.

Mutifunktionsrack
Am Multifunktionsrack, erhältlich in verschiedenen Längen und Ausführungen (Standard oder mono), können verschiedene Anbauten vorgenommen werden. Adaptierbar sind Tabletts, Schubladen, Flachbildschirme sowie Infusionsmodule. Die Tabletts und Schubladen sind stufenlos vertikal verstellbar und können nahtlos an die Dimensionen der aufzunehmenden Geräte angepasst werden.

MediSound-System/Soundmodul
Das MediSound-System ist das erste medizinisch zugelassene Audiosystem für den Einsatz im OP und Intensivbereich. Vier in der Versorgungskonsole befindliche Lautsprecher oder wahlweise ein externer Kugellautsprecher erzeugen ein einzigartiges Klangerlebnis.

Tabletts
Tabletts sind in verschiedenen Ausführungen und Breiten, mit Tastern zum Steuern der Bremsen der Tragarme und unterbaufähigen Schubladen vorgesehen. Die Bediengriffe bestehen aus weichem und hartem Kunststoff und verfügen dadurch über einen integrierten Stoßschutz. Je nach Einsatzzweck und verfügbarem Raum können Tabletts und Schubladen ergonomisch vorne oder hinten angebaut werden.

Flextrack-System
Das serienmäßig verbaute Flextrack-System ermöglicht die stufenlose, flexible Montage von Zubehör, Schienen oder Handgriffen – ganz nach individuellen Bedürfnissen. Hierdurch ist das Ergänzen von Zubehör jederzeit möglich.

Integriertes Kabelmanagement
Das optionale, durchgehende Kabelmanagement-System ermöglicht eine saubere und sichere Verlegung aller Kabel über die gesamte Länge der Konsole, auf Wunsch beidseitig montierbar.

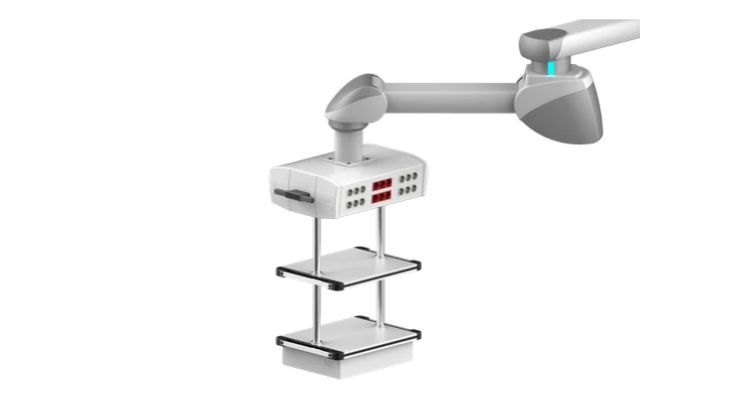

Horizontale Konsole


Mehr Flexibilität, mehr Bewegungsfreiheit: Die horizontale independant® Neo-Konsole lässt sich mit Auslässen an fünf Seiten individuell konfigurieren. Sie lässt sich per Handgriff oder Fernbedienung intuitiv steuern und mit Multifunktionsracks und bis zu drei Tabletts ausstatten.


CEMOR®-Monitorträgersystem

Die Anforderungen an bildgebende Systeme steigen kontinuierlich von Jahr zu Jahr. Hierbei nehmen insbesondere Anzahl und Größe von Monitoren stetig zu. Sowohl Kombinationen von mehreren kleineren Monitoren als auch die Aufnahme von sehr großen Flachbildschirmen sind mittlerweile eine gängige Praxis in der medizinischen Bildgebung. Das Monitortragsystem CEMOR® trägt diesen Anforderungen in idealer Weise Rechnung. Durch den modularen Systemaufbau können bis zu acht Monitore in einer Größe von 19 bis 24 Zoll integriert werden. Selbst bei Monitorgrößen von 24 Zoll stehen noch bis zu sechs Systemplätze zur Verfügung. Darüber hinaus bietet das System auch die Möglichkeit, singuläre Monitore bis zu einer Größe von 60 Zoll aufzunehmen.

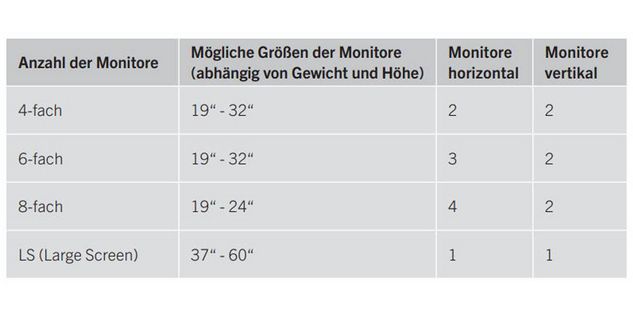

Der Monitorträger ist verfügbar als 4-, 6-, 8-fach-Ausführung sowie für Large Screens:

independant® Flex

independant® Flex ist eine Deckenversorgungseinheit, die insbesondere für Intensivstationen und Operationssäle entwickelt wurde. Sie kann entweder für den Chirurgen oder für den Anästhesisten konfiguriert werden, und die Konsole kann mit allen erforderlichen elektrischen und medizinischen Komponenten ausgestattet sein, um die jeweiligen Anforderungen zu erfüllen.

independant® Flex Konfigurationen

independant® Flex-Konfigurationen

Vertikal/horizontal bewegbar

independant® Flex ist auch als motorisierte Variante mit vertikaler und horizontaler Konsole erhältlich. Dadurch kann die Höhe so angepasst werden, dass alle Anwendungsmöglichkeiten immer genau an der richtigen Stelle zur Verfügung stehen.

independant® Flex ist auch als Tandem-Konfiguration erhältlich und bietet umfangreiche Adaptionsmöglichkeiten in Operationssälen und Intensivstationen. Beide Systeme sind unabhängig voneinander positionierbar, um Eingriffe am Patienten so ergonomisch wie möglich zu machen.

independant® Flex Features

Merkmale der LED- Beleuchtung

Auf Anfrage kann die Schublade auch mit einer LED-Beleuchtung versehen werden, die unter den Steuerungen angebracht ist, um die Schublade beim Öffnen zu beleuchten.
Integrierte LED-Streifen zur Umfeldbeleuchtung sind auf Anfrage ebenfalls erhältlich. Mit dieser Lösung wird insbesondere bei endoskopischen Eingriffen eine angenehme Hintergrundbeleuchtung gewährleistet.

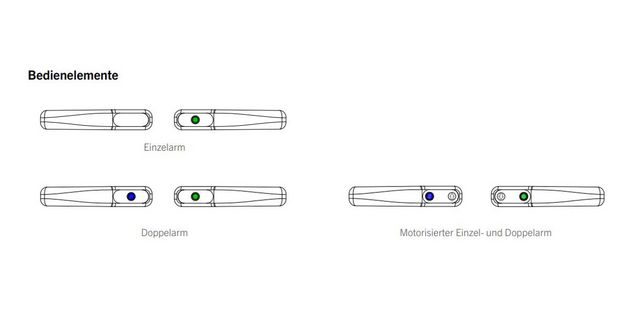

Aus den obigen Darstellungen geht hervor, wie die Arme über die Steuerungen gesteuert werden. Die Tasten sind farblich markiert, sodass bei Betätigen der vorderen LED-Signalleuchte der entsprechende Arm eingeschaltet wird. So weiß der Bediener immer, welcher Arm gerade bewegt wird. Die Steuerungen können an den Ablagen, den Schubladen oder sogar an der Konsole selbst angeordnet werden. Bitte wenden Sie sich an unser Verkaufsteam, um sich über die verfügbaren Optionen zu informieren.

Vertikale, horizontale und Hammer Head Konsole

Vertikale, horizontale und Hammer-Head-Konsole

Die Konsole für die independant® Flex-Deckenversorgungseinheiten kann entweder vertikal oder horizontal ausgerichtet konfiguriert werden. Je nach Kundenanforderungen kann bei der horizontalen Ausrichtung auch die Hammer-Head-Konsole gewählt werden, die mehr Platz für Gas- und elektrische Komponenten bietet.

Die Konsolen können alle mit einer Reihe an Zubehör ausgestattet werden, um die Bedürfnisse des Kunden optimal bedienen zu können. Die vertikale Konsole kann zudem auch mit einer Anästhesie- dockingstation ausgestattet werden.

independant® Fix

Die independant® Fix-Serie - das universelle Schwerlast-Tragsystem für Chirurgie, Endoskopie, Anästhesie oder Intensivpflege.

independant® Fix Bridge

independant® Fix Bridge

independant® Fix Bridge ist eine Deckenversorgungseinheit, die mit Beleuchtung, Vorrichtungen für medizinische Gase, elektrischen Schaltern und Steckdosen ausgestattet werden kann. Das System wurde für Intensivstationen, Vorbereitungs- und Aufwachräume entwickelt. Hier werden verschiedene Steckdosen und Schalter benötigt, um Medizingeräte wie Monitore, Dialysemaschinen und sonstige Geräte zu versorgen. Die Medizingeräte können an beiden Seiten der Einheit angebracht werden.
Die ideale Lösung für Intensivstationen.

Verschiedene Gasanschlüsse, Steckdosen und Datenmodule sind leicht zugänglich, und Zubehör kann mit der DIN-Normschiene individuell hinzugefügt und positioniert werden.

Features

Einfache Installation, noch einfachere Wartung

Bei der Herstellung unserer Produkte stützen wir uns auf zwei einfache Grundprinzipien: die einfache Installation und die Langlebigkeit von qualitativ hochwertigsten Komponenten. So ist ein minimaler Wartungsbedarf und eine maximale Zuverlässigkeit gewährleistet. independant® Fix wird vormontiert geliefert, um die Installationskosten zu reduzieren.

Solide Qualität

Hinter diesem innovativen Design steht unser Wunsch, solide Qualität zu bieten. independant® Fix kann dank der Profildicke und der eingesetzten Technologie eine substantielle Verschleißbeständigkeit garantieren.



Schienenführung

Schienenführung

Die neue Führungsschiene wurde entwickelt, um eine entsprechende Bewegungsfreiheit zu garantieren und ermöglicht, alle für die verschiedenen Intensivbehandlungsstufen benötigten Geräte zu bewegen und sicher zu befestigen.

LED Nachtlicht

LED-Nachtlicht

Diese optionale Funktion gewährleistet eine gut beleuchtete Umgebung, wenn die Hauptbeleuchtung ausgeschaltet ist. Dieses System ist in die Deckensäulen integriert und kann sowohl über die Einheit selbst oder bei Bedarf über eine zusätzliche Steuereinheit bedient werden.

Individuelle Anpassung

independant® Fix Bridge ist eine Deckenversorgungseinheit mit einer vielseitigen und flexiblen Konfiguration, die den spezifischen Anforderungen von Intensiv- und Spezialstationen gerecht werden kann.

Profilübersicht

Profilübersicht

Diese Darstellung dient nur der Veranschaulichung. Die Anzahl der Anwendungsmöglichkeiten variiert entsprechend den jeweiligen Kundenvorgaben.

a. Deckenplatte
b. Distanzsäulen
c. Baldachin
d. Deckensäle
e. Nachtleuchten
f.  ABS-Abdeckung
g. indirektes Licht
h. direktes Licht
i. Balkenträger
j. Trolley
k. Konsole
l. Zubehör

Anwendungsbeispiele

independant® Fix Ceiling

independant® Fix Ceiling

independant® Fix Ceiling ist ein Deckenversorgungssystem, das hinsichtlich der Positionierung im Raum ein hohes Maß an Flexibilität bietet. independant® Fix Ceiling wurde für Intensivstationen, Vorbereitungs- und Aufwachräume sowie für Operationssäle entwickelt.

Features

Pulverbeschichtung für bessere Hygiene

Unsere Deckenversorgungseinheiten sind mit einer Epoxidpulver-Schutzbeschichtung versehen, die für eine hygienische Oberfläche sorgt. Eine weitere Verbesserung der Hygiene ist mit unsererem antibakteriellen Speziallack BIOCLEAN möglich.

Jedes Profil kann optional und entsprechend den kundenspezifischen Vorstellungen lackiert werden.

Profilübersicht

Drehbare Konsole

Drehbare Konsole

Die Konsole kann um 345° frei gedreht werden. Dadurch haben die medizinischen Fachkräfte jederzeit freien Zugang zu allen Geräten. Die Arbeitsbelastung wird dadurch auf ein Mindestmaß reduziert, und der Arbeitsablauf wird signifikant verbessert.

Vertikale Schienenführung

Vertikale Schienenführung

Zur sicheren Befestigung von Ablagen und Schubladen mit hoher Tragfähigkeit zur Aufnahme unterschiedlichster Medizingeräte. Durch einfaches Lösen der Schrauben lässt sich das Zubehör jederzeit anpassen.



Anwendungsbeispiele

Zubehör

Unsere Deckenversorgungseinheiten können mit einem großen Zubehörsortiment vollständig individualisiert werden. Für die Installation der notwendigen Zusatzgeräte zur Überwachung der Vitalwerte des Patienten sind DIN-Normschienen, Multifunktionsracks und verschiedenste Adaptionsmöglichkeiten erhältlich. Verschiedenste Ablagen und Schubladen ermöglichen Stellfläche z.B. für Kleingeräte. Dadurch ermöglichen unsere Deckenversorgungseinheiten eine einfache Nutzung durch medizinische Fachkräfte und sorgen so für einen schnellen Betrieb. Die optimale Behandlung für jeden Patienten wird somit gewährleistet.
